GL型滾子鏈聯軸器是利用公用的鏈條，同時與兩個齒數相同的并列鏈輪嚙合，不同結構型式的鏈條聯軸器主要區別是采用不同的鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器等。
該鏈條聯軸器已列為國家標準GB6069-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于起動頻繁的高低速傳動。工作溫度為-40 ～+120℃；傳遞公稱扭矩為40～25000N.m。

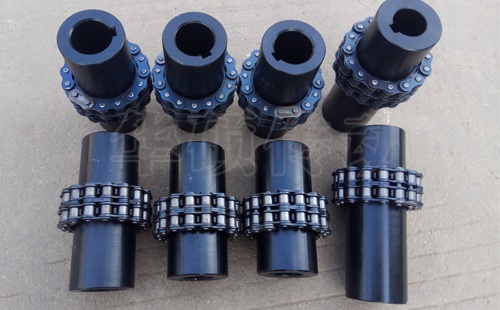

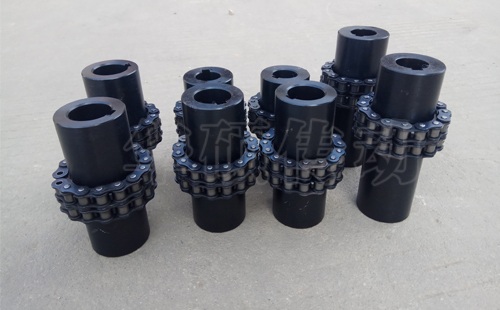

GL型
滾子鏈聯軸器有帶罩殼的，有不帶的，罩殼的材質都是鋁制的。鏈輪的材質一般是45#圓鋼、鑄鋼或鍛鋼，滾完齒再調質，鏈條都是65錳的。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。
產品特點及應用：
鏈輪聯軸器結構簡單、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等特點。
GL型滾子鏈聯軸器可以在兩軸中心距較遠的情況下傳遞運動和動力。能在低速，重載和高溫條件下及塵土大的情況下工作。能夠保證準確的傳動比，傳遞功率較大，并且作用在軸上的力較小，傳動效率高。
可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動，適用于高溫、潮濕和多塵工況環境，不適用高速、有劇烈沖擊載荷和傳遞軸向力的場合，滾子鏈聯軸器應在良好的潤滑并有防護罩的條件下工作。
GL型滾子鏈聯軸器規格及主要參數：
1、規格：GL1-GL15
2、公稱轉矩：40-25000N.m
3、許用轉速：4500-200r.min
4、軸孔直徑：16-190mm
5、軸孔長度：38-352mm
6、齒數：14-22z
